渦街流量計安裝要求以及安裝步驟
發布時間:2024-03-18 點擊:737次
1、接線定義:紅色—電源正
黑色—電源地
黃色—輸出脈沖信號
2、電源電壓:參考標簽電壓,默認5V
3、脈沖當量:50mL
4、安裝方向:流量計側面箭頭與流體的流動方向保持一致
5、安裝位置:進氣口遠離彎頭、障礙物等,以保證氣體流暢
6、避開振動源:遠離震動比較大的部件,避免干擾數據

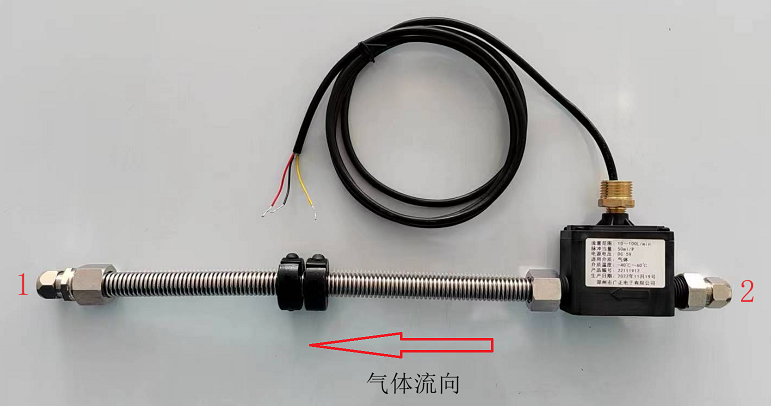

三、流量計安裝如下圖所示:
標號1連接抽氣泵方向銅管
標號2連接進氣方向銅管
-
